خرید و قیمت انواع کابل سولار DC
کابل سولار (به انگلیسی: Solar Cable) یا همان کابل خورشیدی یکی از مهم ترین اجزای سیستم های فتوولتائیک است که وظیفه انتقال برق تولید شده از پنل های خورشیدی به اینورتر یا سایر تجهیزات الکتریکی را بر عهده دارد. این کابل ها به صورت خاص برای تحمل شرایط سخت محیطی، دمای بالا، تابش مستقیم خورشید، رطوبت، و نوسانات ولتاژ طراحی شده اند. برخلاف کابل های برق معمولی، کابل های سولار باید انعطاف پذیر، مقاومت در برابر اشعه UV، مقاومت در برابر مواد شیمیایی و از طول عمر بالایی برخوردار باشند تا در پروژه های خورشیدی عملکرد پایدار و ایمن داشته باشند. کابل سولار در بازار با نام های متنوعی همچون کابل فتوولتائیک، کابل DC خورشیدی و کابل سولار خط دار نیز شناخته می شود.
مسیری مطمئن در انرژی پاک
استاندارد کابل سولار

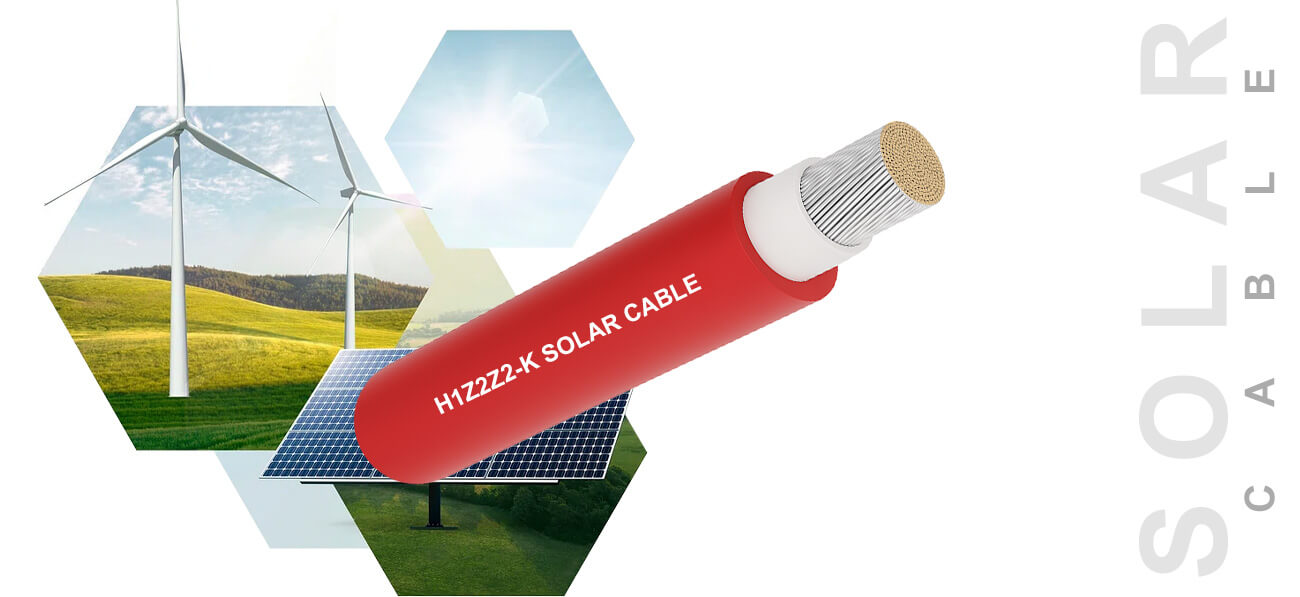

کابل های سولار مطابق با دو استاندارد تولید رایج به نام های PV1-F و H1Z2Z2-K تولید می شوند. کابل سولار با استاندارد PV1-F یکی از قدیمی ترین استانداردهای تولید کابل های مخصوص پنل های خورشیدی در گذشته بود که توسط اداره استاندارد TUV Rheinland بنیان گذاری شد. این دسته از کابل ها به جهت استفاده مابین پنل های خورشیدی، اینورترها و سایر تجهیزات سیستم های فتوولتائیک طراحی شد که حداکثر دمای قابل تحمل آن به +90 درجه سانتی گراد می رسید که علت آن استفاده از متریال XLPE در ساختار آن بود. در سال 2014 کمیته استاندارد اروپا (CELENEC) با معرفی استاندارد EN50618 نسل جدید کابل سولار H1Z2Z2-K را به عنوان جایگزین مدرن و پیشرفته کابل های PV1-F معرفی نمود که در مقایسه با نسل قبلی از ویژگی هایی همچون روکش هالوژن فری LSZH، ولتاژ نامی 1500 ولت و دمای کاری -40 تا +120 درجه سانتی گراد برخوردار گردید.
مقاوم در گرما، پایدار در نور، ساخته برای دوام
ویژگی های کابل سولار DC خورشیدی
ویژگی های کابل سولار (Solar Cable) باید به گونه ای باشد تا برای استفاده در سیستم های فتوولتائیک مانند پنل های خورشیدی مناسب باشند. این کابل ها باید در برابر شرایط سخت محیطی سخت نظیر برف و باران، تابش های مستقیم نور خورشید، شرایط و تغییرات دمایی و انتقال جریان DC با ولتاژ بالا سازگاری داشته باشند. تولید کنندگان معتبر کابل سولار در ایران نظیر شرکت سیم و کابل ابهر محصولات خود را مطابق با استانداردهای از پیش تعیین شده معتبر نظیر EN50618 و IEC62930 به جهت اطمینان از عملکرد صحیح و ایمن کابل خورشیدی تولید نمایند. عدم بکارگیری از استانداردهای مذکور در تولید این کابل ها سبب اختلال در عملکرد مجموعه خورشیدی و کاهش فوری طول عمر کابل تحت شرایط محیطی خواهد شد.
ویژگی هایی که یک کابل سولار مرغوب از آن برخوردار می باشد عبارت است از:
- هادی مسی قلع اندود
- عایق XLPE هالوژن فری
- ولتاژ کاری استاندارد
- رنج دمای کاری مناسب
- مقاومت در برابر اشعه UV
1

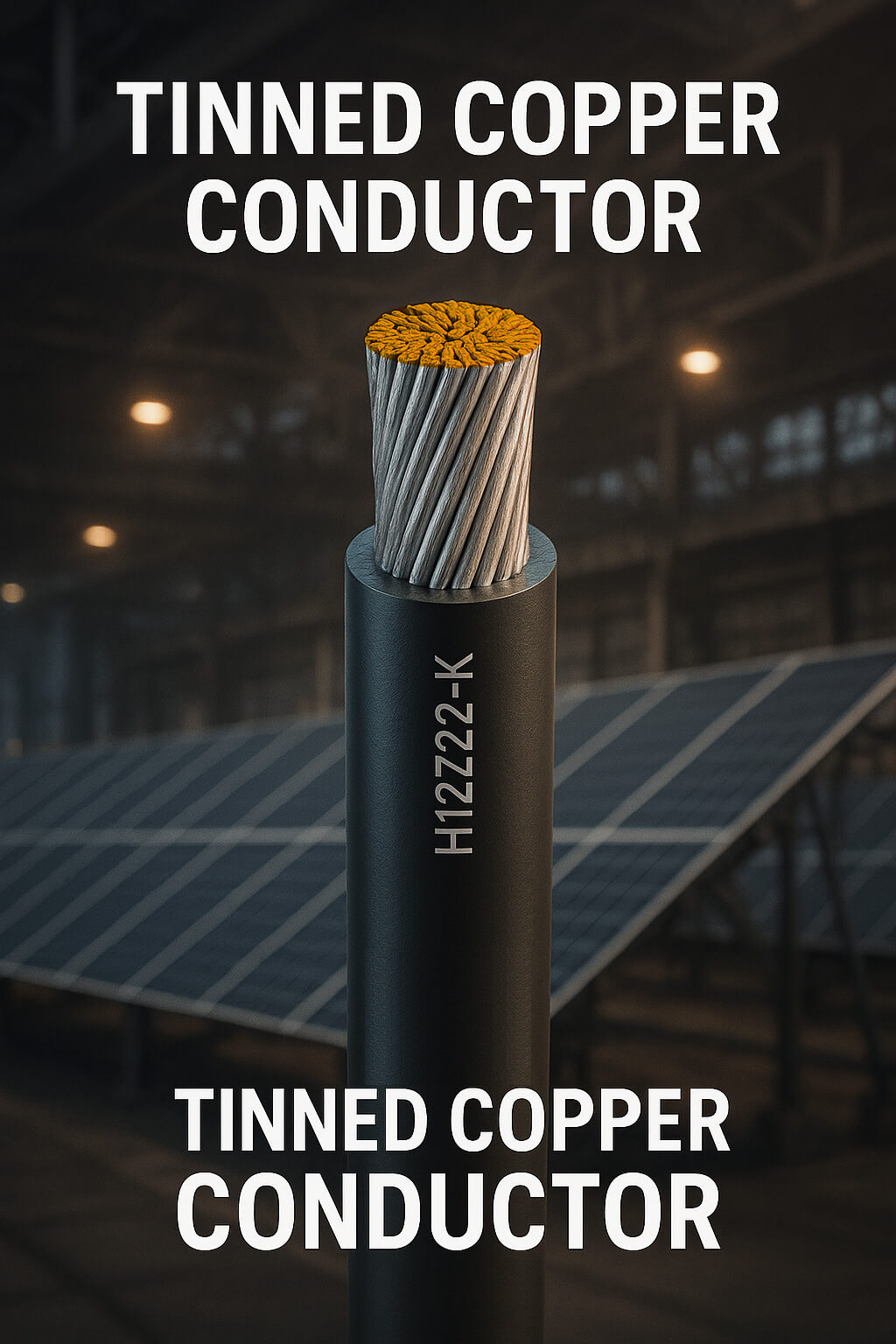

هادی مسی قلع اندود
هادی مسی قلع اندود (به انگلیسی: Tinned Copper Conductor) یکی از رایج ترین و مهم ترین انواع هادی های مورد استفاده در کابل های سولار به ویژه مدل های باکیفیت نظیر H1Z2Z2-K است. هادی مسی قلع اندود، به رشته هایی از مس با خلوص بالا گفته می شود که پس از تولید به روش افشان کلاس 5 یا 6 در فرایندی حرارتی یا الکترولیتی با قلع پوشانده می شود. این لایه قلع نازک، سطح مس را در برابر عوامل خارجی محافظت می کند و مانع از اکسیداسیون مس در برابر عواملی نظیر نمک و رطوبت می شود و طول عمر هادی را تا 25 الی 30 سال به صورت کامل تضمین می نماید. وجود قلع بر روی مس همچنین هادی را در برابر واکنش های شیمیایی ناشی از تابش مستقیم آفتاب یا گازهای خورنده محافظت می کند.
2
عایق XLPE هالوژن فری
عایق و روکش XLPE و هالوژن فری (LSZH) در کابل های سولار از مهم ترین اجزای محافظتی هستند که نقش کلیدی در دوام و ایمنی کابل ایفا می کنند. عایق XLPE (پلی اتیلن کراسلینک شده) مقاومت حرارتی بسیار بالایی دارد و باعث می شود کابل بتواند تا دمای +90 درجه در عملکرد عادی و تا +250 درجه در شرایط اتصال کوتاه مقاومت کند. این عایق همچنین استحکام مکانیکی خوبی دارد و در برابر ترک خوردگی، رطوبت و مواد شیمیایی مقاوم است. روکش هالوژن فری LSZH نیز در زمان آتش سوزی دود سمی تولید نمی کند و گازهای خورنده آزاد نمی سازد؛ در نتیجه ایمنی جان انسان ها و تجهیزات را تضمین می کند. این ترکیب در کابل های سولار باعث افزایش طول عمر، مقاومت محیطی، کاهش خطرات آتش سوزی و سازگاری با محیط زیست می شود.
3

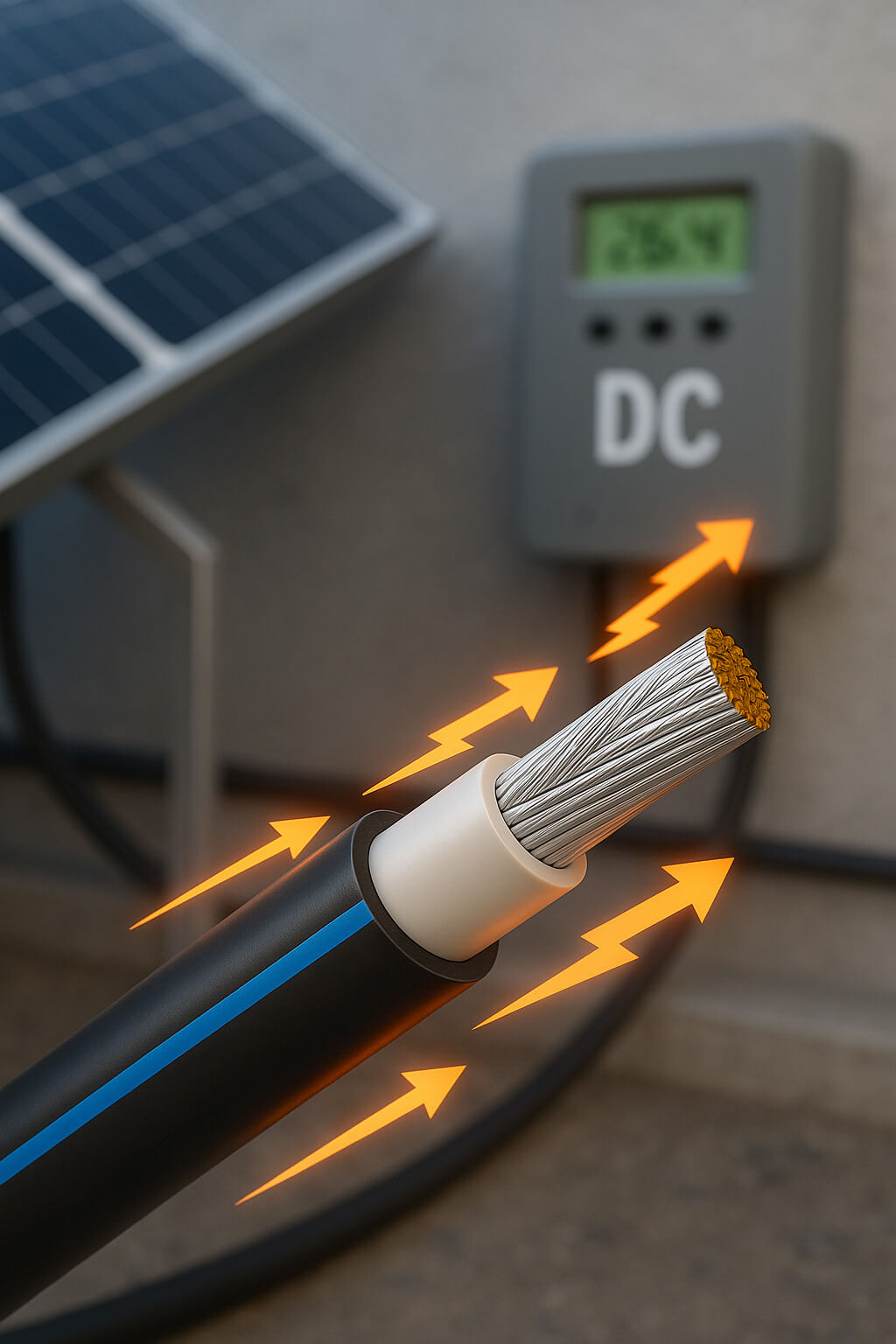

ولتاژ کاری استاندارد
ولتاژ کاری 1.5 کیلوولت DC و ولتاژ تست 15 کیلوولت DC در کابل های سولار، مزیتی کلیدی برای استفاده در سیستم های فتوولتائیک مدرن محسوب می شود. این سطح ولتاژ بالا امکان بهره برداری از سیستم های خورشیدی با ولتاژ DC بیشتر را فراهم می سازد که باعث کاهش جریان عبوری، کاهش افت ولتاژ و در نتیجه افزایش راندمان کلی سیستم می گردد. جریان کمتر همچنین به کاهش قطر کابل، وزن و هزینه ها کمک می کند. از سوی دیگر، تست موفقیت آمیز در برابر ولتاژ 15 کیلوولت DC تضمین کننده مقاومت بالای عایق کابل در برابر تنش های الکتریکی، نوسانات احتمالی و شرایط محیطی دشوار است. این ویژگی ها نه تنها ایمنی کابل را افزایش می دهند، بلکه آن را به انتخابی مطمئن برای پروژه های صنعتی، نیروگاه های بزرگ خورشیدی و نصب های فضای باز تبدیل می کنند.
4

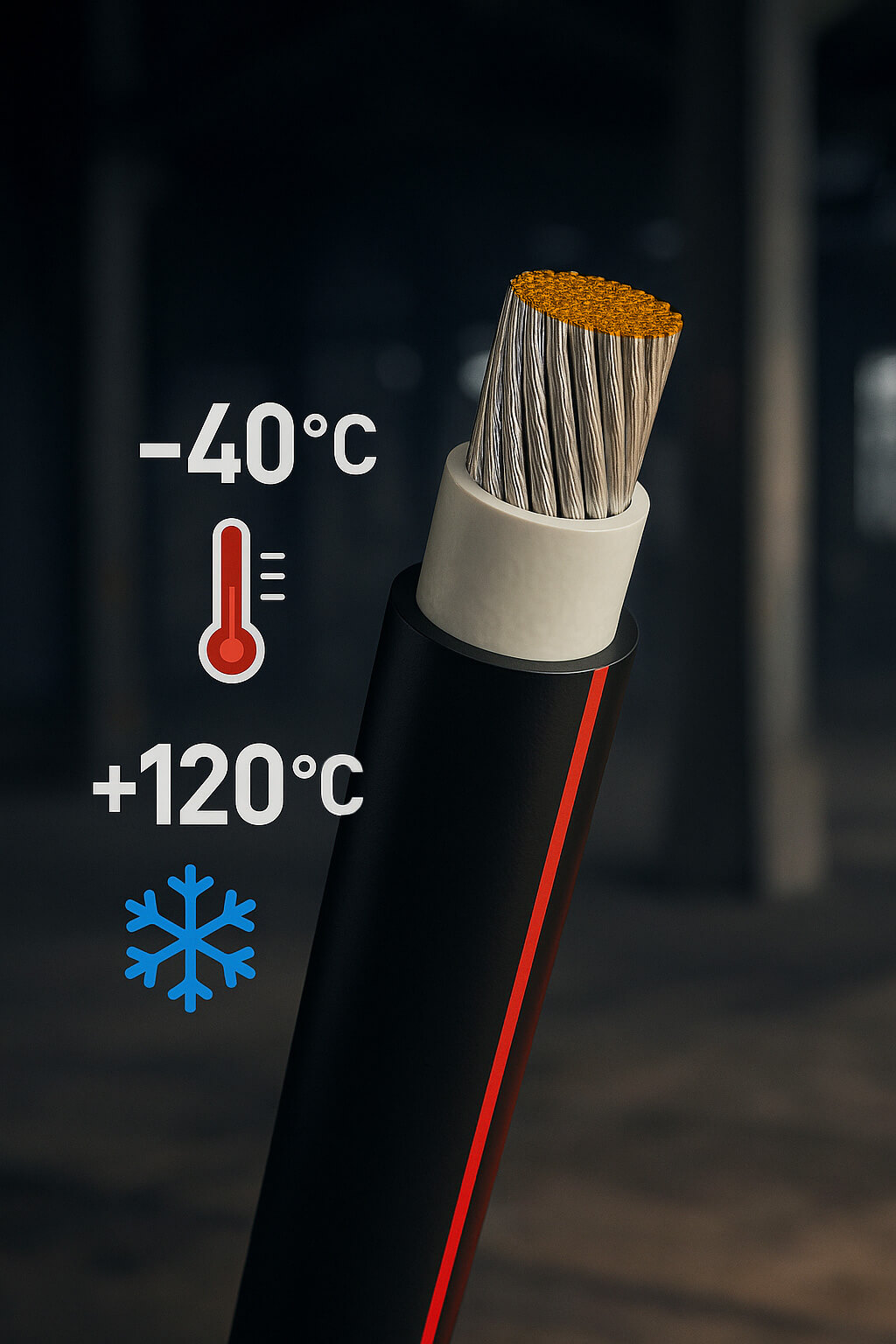

رنج دمای کاری مناسب
کابل های سولار استاندارد دارای رنج دمای کاری گسترده ای هستند که معمولاً از -40 تا +120 درجه سانتی گراد را پوشش می دهد. این بازه دمایی نشان دهنده مقاومت بسیار بالای کابل در برابر شرایط محیطی سخت است، به ویژه در نصب هایی که کابل در معرض تابش مستقیم خورشید، سرمای شدید، یا نوسانات حرارتی قرار دارد. توانایی عملکرد در دمای پایین تا منفی ۴۰ درجه باعث می شود که کابل حتی در ارتفاعات، مناطق کوهستانی یا محیط های سردسیری بدون افت کیفیت و انعطاف پذیری مورد استفاده قرار گیرد. از طرف دیگر، مقاومت تا دمای +120 درجه عملکرد مطمئن در تابستان، پشت بام ها و مناطق بیابانی را تضمین می کند. این ویژگی طول عمر کابل را افزایش داده و خطر خشک شدن، ترک خوردگی یا آسیب دیدن عایق در دماهای بالا را به طور مؤثری کاهش می دهد.
5

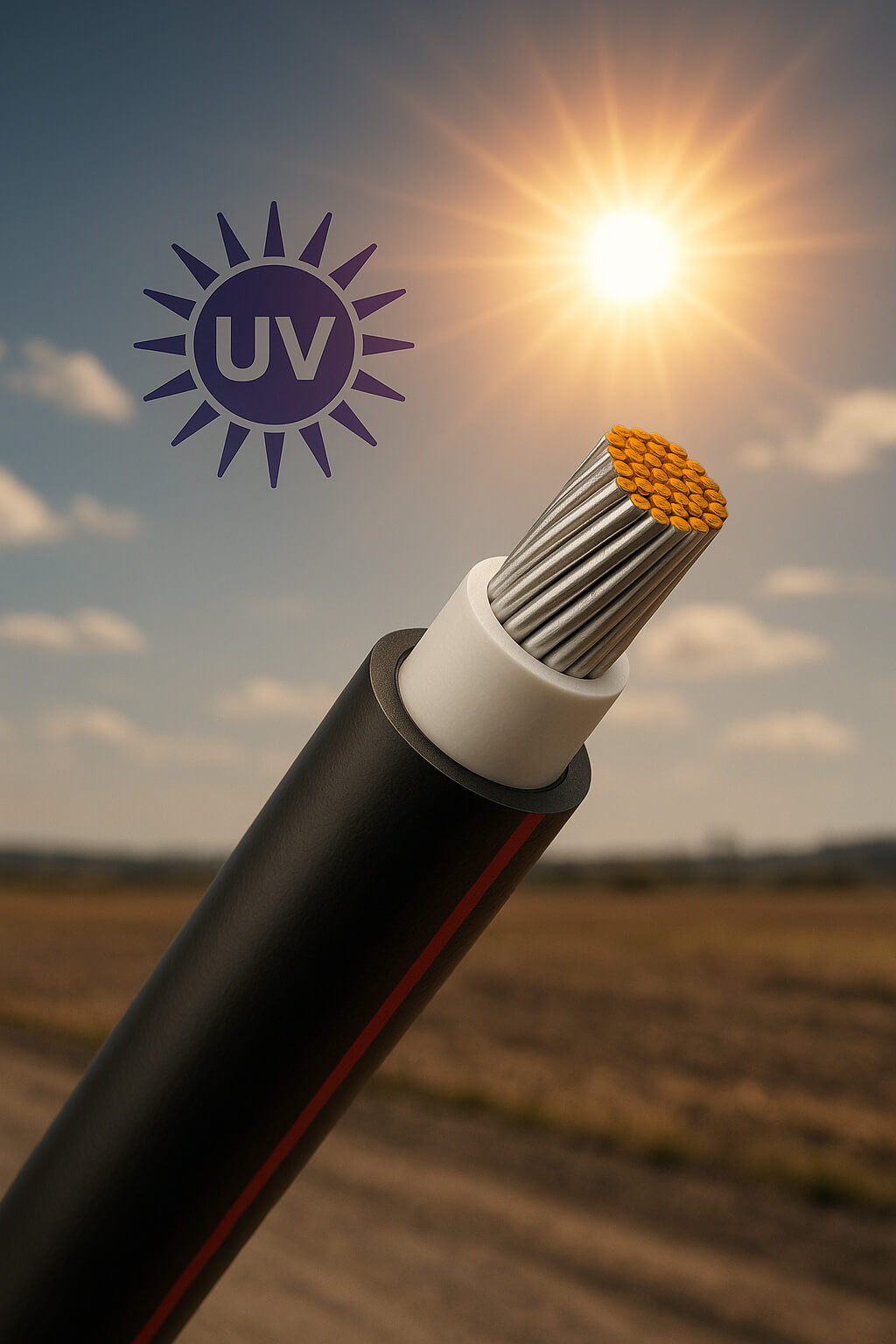

مقاومت در برابر اشعه UV
مقاومت در برابر اشعه ماوراء بنفش (UV) یکی از ویژگی های اساسی کابل های سولار است که برای نصب در فضای باز اهمیت زیادی دارد. این نوع کابل ها با استفاده از عایق و روکش مقاوم در برابر UV طراحی می شوند تا در برابر تابش مستقیم آفتاب، حتی در بلند مدت، دچار تغییر رنگ، شکنندگی یا تخریب ساختاری نشوند. اشعه UV می تواند باعث فرسایش تدریجی سطح کابل، کاهش انعطاف پذیری و در نهایت ترک خوردگی یا شکست عایق شود، اما کابل مقاوم در برابر این اشعه، در طول سال ها استفاده در فضای باز، عملکرد ایمن و پایداری ارائه می دهد. این ویژگی، کابل سولار را برای نصب روی پشت بام، مزارع خورشیدی، بیابان ها و مناطق آفتاب خیز کاملاً مناسب کرده و عمر مفید سیستم را به طور قابل توجهی افزایش می دهد.
تابش را به توان تبدیل کن
نکات مهم هنگام خرید کابل خورشیدی
خرید کابل خورشیدی اگرچه ممکن است در نگاه اول ساده به نظر برسد، اما در عمل نیازمند دقت بالایی است. زیرا انتخاب اشتباه می تواند مستقیماً بر بازدهی، طول عمر، و ایمنی سیستم خورشیدی شما اثر بگذارد. برای اینکه یک خرید آگاهانه داشته باشید، در ادامه مهم ترین نکاتی که هنگام تهیه کابل خورشیدی باید در نظر بگیرید را بررسی می کنیم.

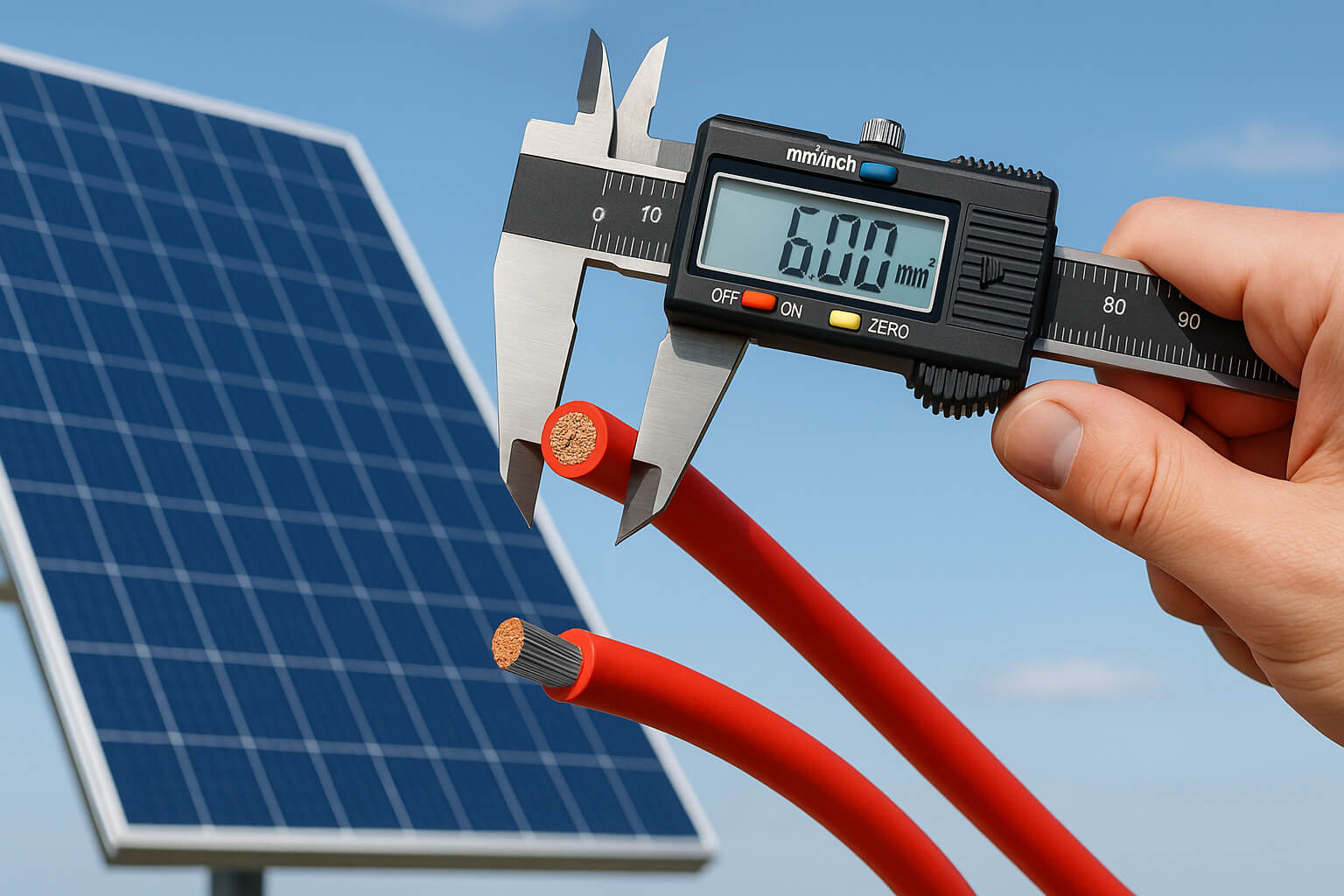

محاسبه کابل پنل خورشیدی و سطح مقطع آن
سطح مقطع کابل باید بر اساس جریان الکتریکی عبوری و طول مسیر کابل کشی انتخاب شود. برای مثال، یک پنل 300 واتی که حدود 8 تا 9 آمپر جریان تولید می کند، اگر تا 10 متر فاصله با اینورتر داشته باشد، کابل 4 میلی متر مربع مناسب است. اما اگر این فاصله بیشتر از 20 متر باشد، بهتر است از کابل 6 میلی متر مربع استفاده کنید تا افت ولتاژ کمتر شود. کابل نازک تر از حد لازم، علاوه بر کاهش بازدهی سیستم، ممکن است در درازمدت گرم شده و آسیب ببیند. استفاده از جدول محاسبه افت ولتاژ می تواند به تصمیم گیری بهتر کمک کند، اما به صورت تجربی، برای سیستم های کوچک و متوسط، کابل 4 یا 6 میلی متر مربع اغلب گزینه های مناسبی هستند.
استاندارد کابل سولار را بررسی کنید

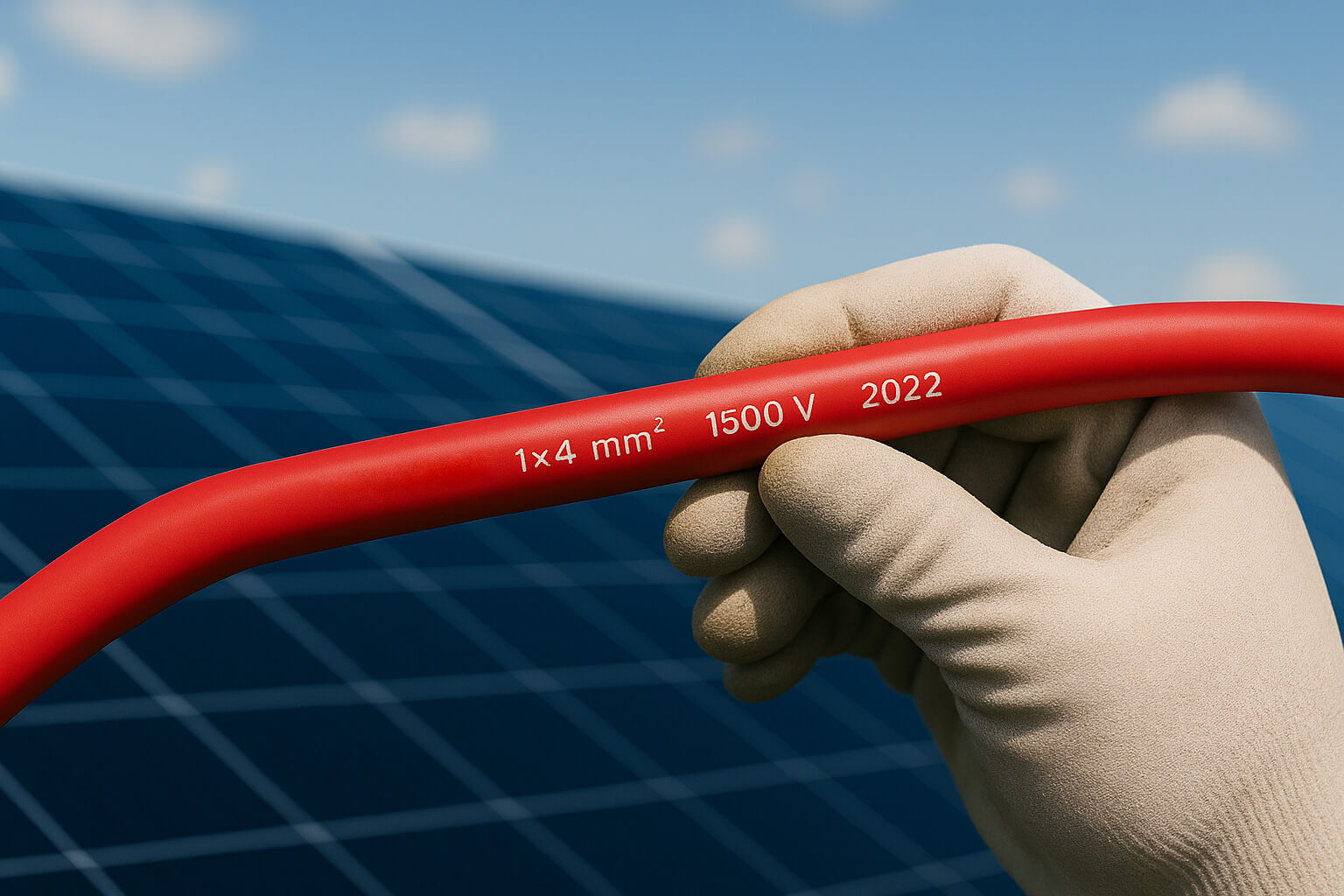

نخستین و مهم ترین نکته، اطمینان از استاندارد بودن کابل خورشیدی است. کابل هایی که مطابق استانداردهای بین المللی مانند PV1-F یا H1Z2Z2-K تولید شده اند، برای ولتاژهای بالا و شرایط محیطی سخت طراحی شده اند. این استانداردها تضمین می کنند که کابل در برابر حرارت، رطوبت، تابش مستقیم آفتاب و نوسانات جریان مقاوم است. اگر کابلی این مشخصات را نداشت یا تنها ظاهری مشابه کابل سولار داشت، از خرید آن پرهیز کنید. اطلاعات استاندارد کابل سولار که در هنگام خرید باید به آن ها توجه نمایید معمولاً روی بدنه کابل چاپ می شود. این موارد می تواند شامل ولتاژ نامی، نوع استاندارد، نام سازنده و سال تولید کابل باشد.

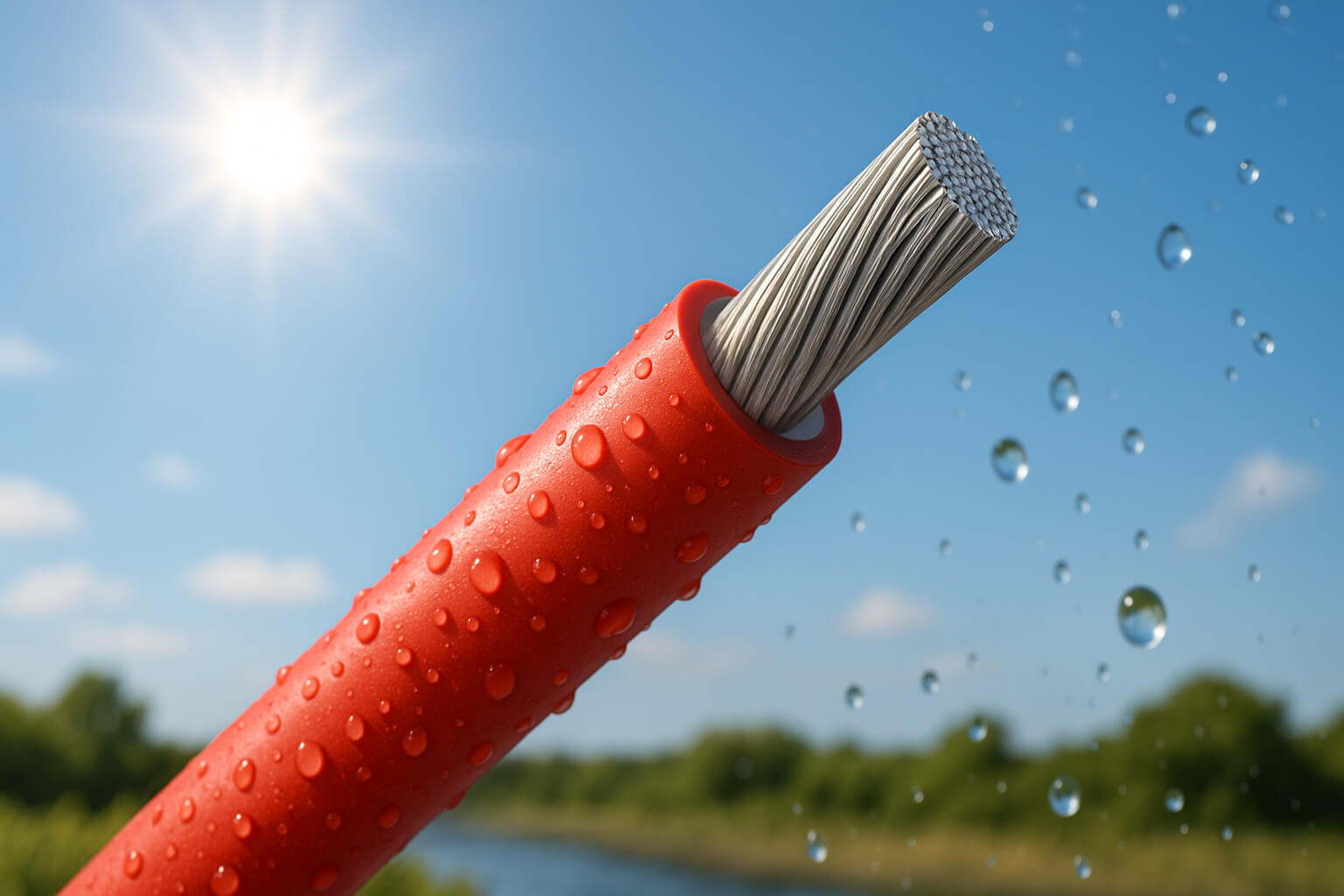

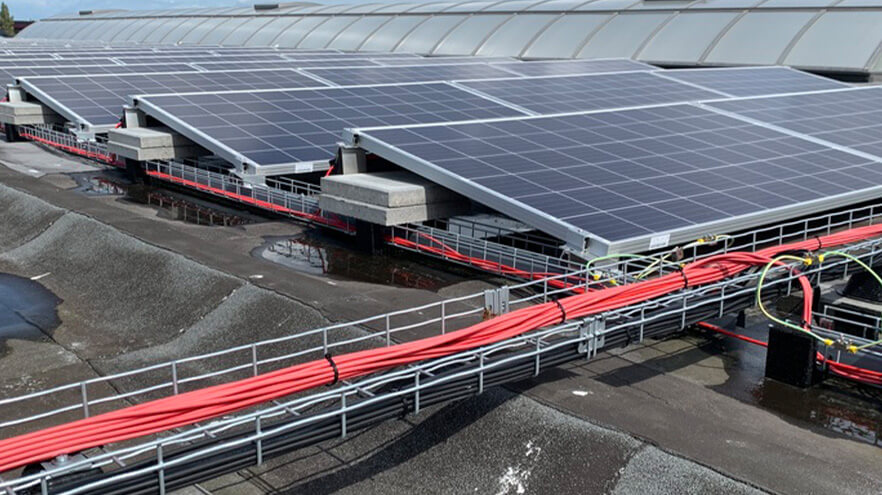

کابل سولار مقاوم در برابر UV و رطوبت
از آنجا که سیستم های خورشیدی اغلب در فضای باز نصب می شوند، کابل مورد استفاده باید دارای روکش مقاوم در برابر اشعه ماوراءبنفش خورشید (UV)، دمای بالا و رطوبت باشد. کابل هایی با روکش XLPE یا LSZH این ویژگی ها را دارا هستند. در صورتی که کابل فاقد این مقاومت ها باشد، در مدت زمان کوتاهی خشک شده، ترک برمی دارد و از بین می رود. بنابراین از فروشنده بخواهید کابل با تأییدیه مقاومت در برابر UV و شرایط محیطی ارائه دهد.

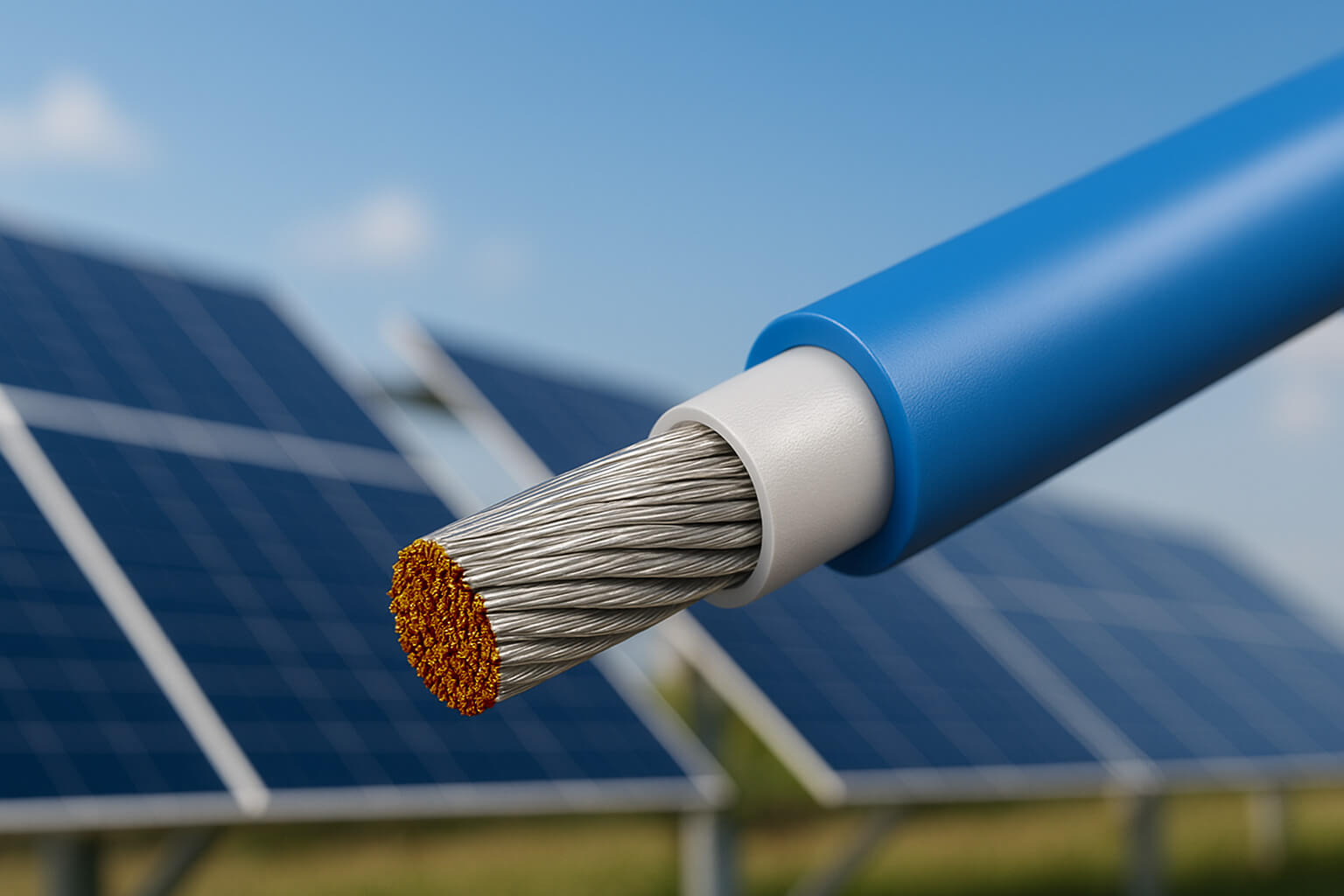

هادی کابل خورشیدی
هادی کابل خورشیدی باید از مس قلع اندود افشان باشد. مس به عنوان بهترین رسانای الکتریسیته، جریان را با کمترین مقاومت عبور می دهد و قلع اندود بودن آن باعث مقاومت بالا در برابر خوردگی و اکسیداسیون می شود؛ مخصوصاً در فضاهای باز یا مناطق مرطوب. همچنین کابل باید افشان باشد تا انعطاف لازم برای نصب در مسیرهای پیچیده یا نصب روی استراکچرهای متحرک پنل خورشیدی را داشته باشد. از خرید کابل هایی با هادی آلومینیومی یا مفتولی که مخصوص نصب ثابت هستند، خودداری کنید.
خرید کابل سولار از فروشنده معتبر
کابل خورشیدی باید دارای اصالت و استاندارد واقعی باشد. بسیاری از کابل هایی که در بازار به عنوان کابل سولار فروخته می شوند، در واقع همان کابل برق های معمولی هستند با روکش مشابه. بهتر است کابل را از نمایندگی های رسمی یا فروشگاه های تخصصی برق خورشیدی تهیه کنید و از فروشنده بخواهید دیتاشیت محصول، تأییدیه کیفیت یا نمونه کابل را ارائه دهد. برندهایی که دارای نام تجاری، شماره استاندارد و نشان کنترل کیفیت هستند، اطمینان بیشتری به شما می دهند.

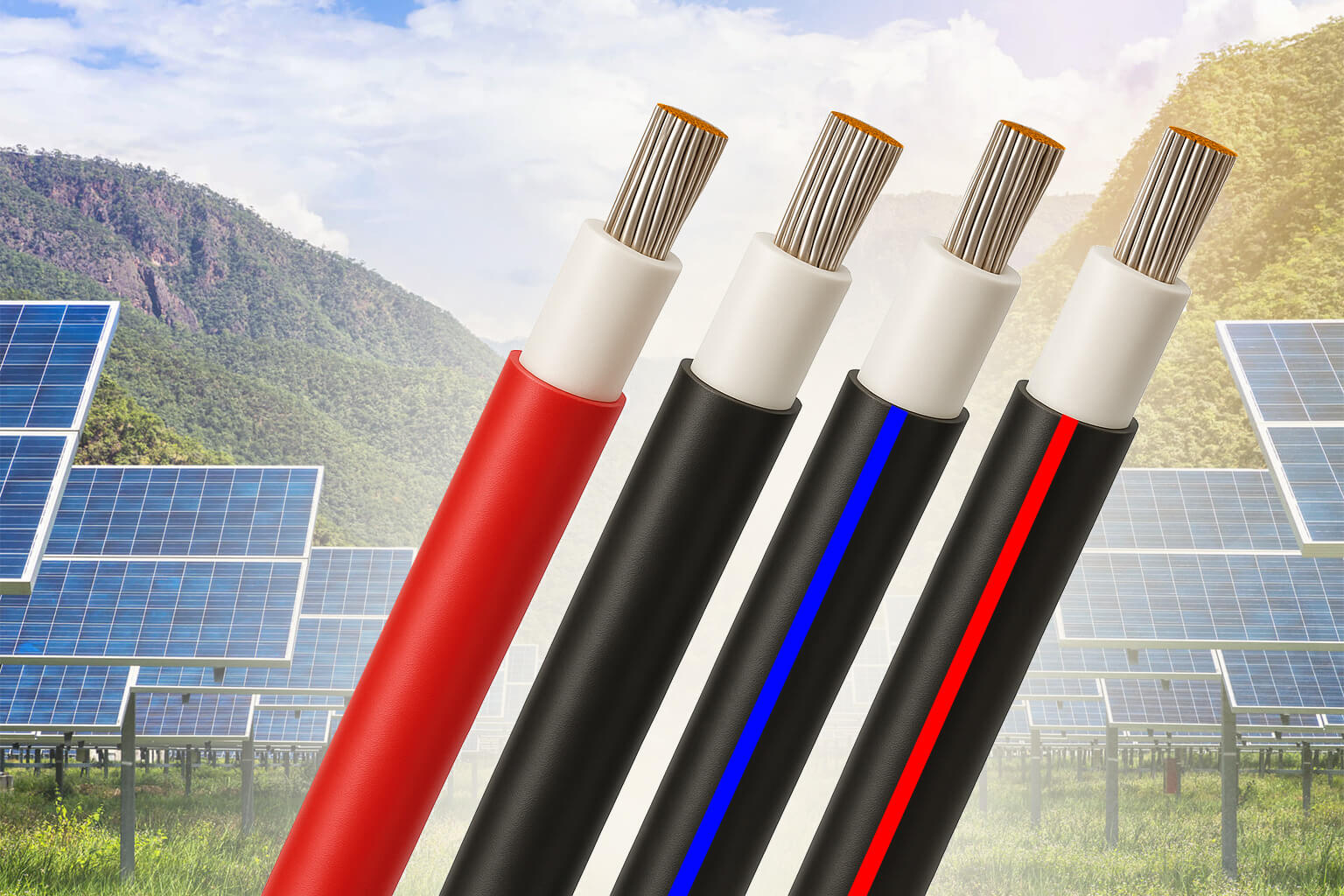

رنگ بندی کابل سولار را رعایت کنید
رنگ روکش کابل ها معمولاً نشانه ای از قطبیت آن هاست. در سیستم های خورشیدی، کابل های قرمز برای قطب مثبت و مشکی برای قطب منفی استفاده می شوند. رعایت این کد رنگی در طول سیم کشی به جلوگیری از اشتباهات خطرناک در اتصال کمک می کند و همچنین فرآیند عیب یابی را در آینده آسان تر می سازد. در برخی پروژه ها، از کابل هایی با خط رنگی نیز استفاده می شود که شناسایی آن ها را سریع تر می کند.

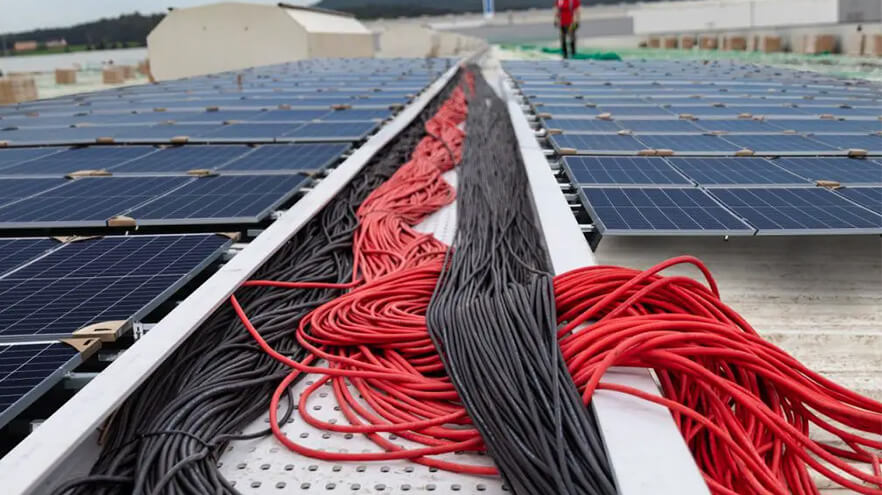

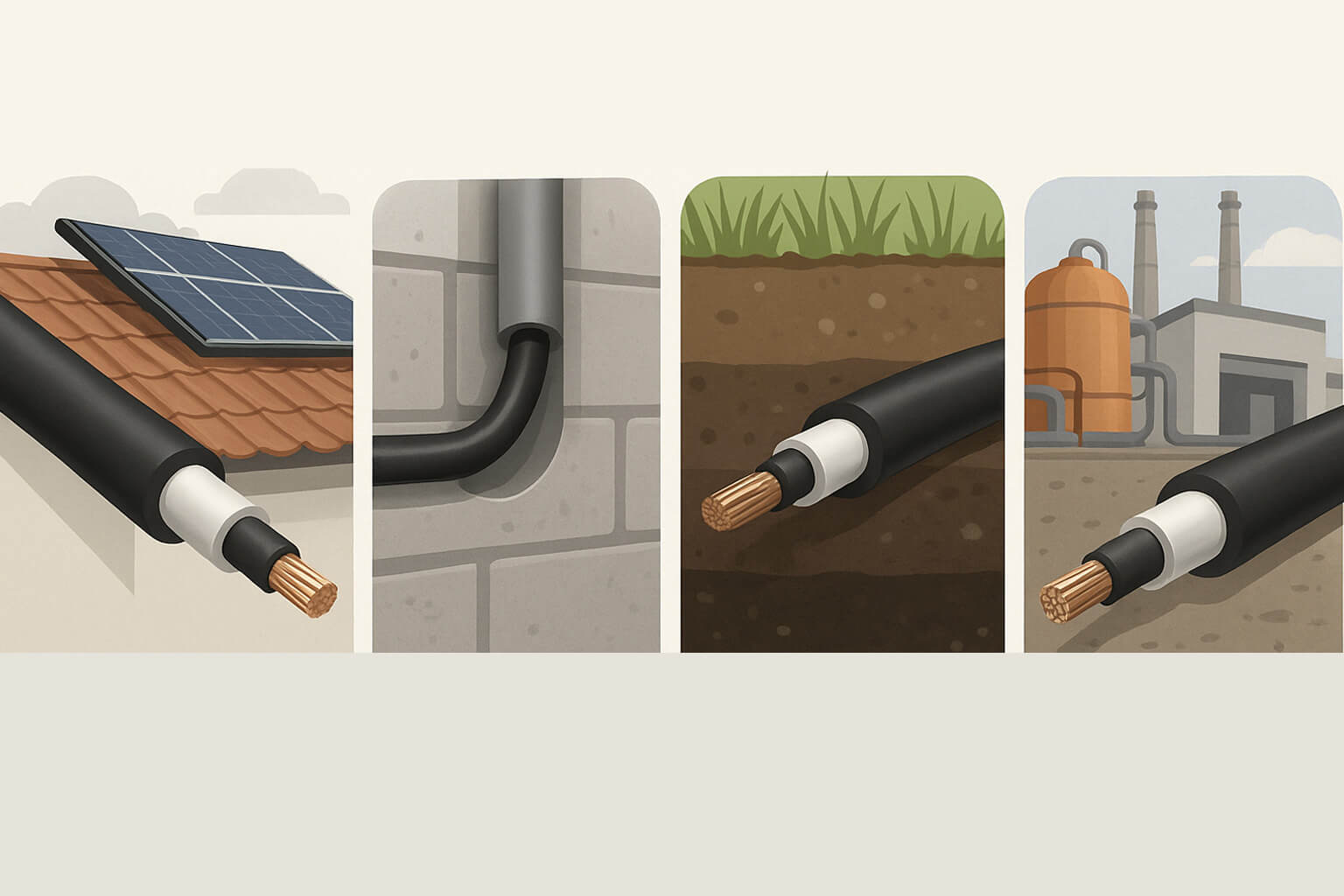

کابل سولار را مناسب محل نصب انتخاب کنید
اگر کابل قرار است روی پشت بام، داخل لوله، زیر زمین یا در محیط صنعتی نصب شود، باید مقاومت مکانیکی مناسبی داشته باشد. برخی کابل ها برای دفن مستقیم طراحی شده اند، برخی فقط برای نصب روکار یا داخل داکت مناسب اند. در شرایط مرطوب، مطمئن شوید کابل دارای عایق مقاوم در برابر نفوذ آب باشد (مثلاً کلاس حفاظتی IP67). برای مناطق بیابانی یا با دمای شدید نیز کابل باید توان تحمل دمای بالا (مثلاً 90 تا 120 درجه سانتی گراد) را داشته باشد.
طول مورد نیاز کابل سولار را با دقت محاسبه کنید

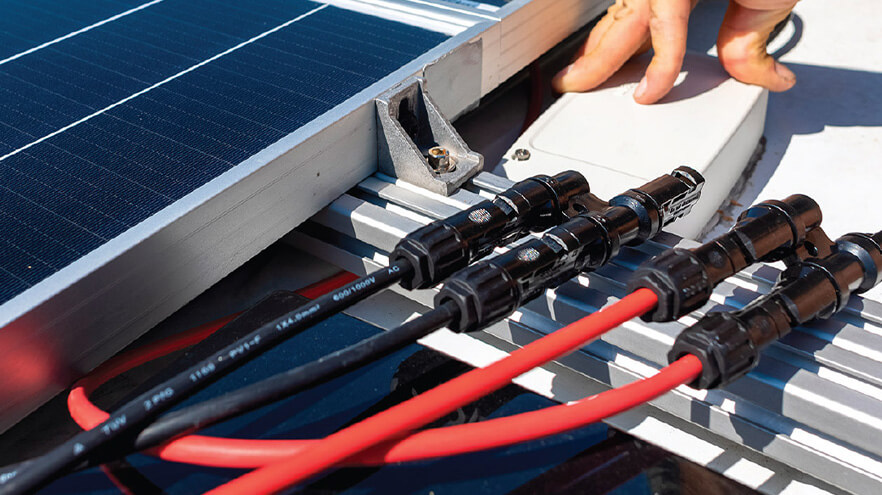

پیش از خرید، مسیر دقیق کابل کشی را اندازه گیری و مقداری اضافه برای خطاهای نصب، خم ها و انشعابات در نظر بگیرید. بسیاری از فروشگاه ها کابل را به صورت متری می فروشند، اما اگر به دنبال نصب سریع تر هستید، می توانید از کابل های آماده با کانکتور MC4 پرس شده استفاده کنید. این نوع کابل ها معمولاً در طول های 1، 5 یا 10 متری عرضه می شوند و برای پروژه های خانگی بسیار کاربردی هستند.
سوالات متداول در خصوص کابل سولار DC خورشیدی
آیا کابل سولار خورشیدی ضد آب است؟
بله، کابل های سولار خورشیدی بر اساس استاندارد ضد آب است و روکش آن در برابر رطوبت و نفوذ آب مقاوم بوده و برای استفاده در فضای باز و شرایط مرطوب طراحی شده است.
قیمت هر متر کابل خورشیدی چقدر است؟
قیمت هر متر کابل سولار بر اساس سطح مقطع آن کاملاً متفاوت می باشد. جهت دریافت اطلاعات بیشتر در خصوص قیمت دقیق انواع کابل سولار می توانید با مرکز فروش الماس برق ایرانیان تماس حاصل فرمایید.
کابل سولار خورشیدی چند سال عمر می کند؟
کابل های خورشیدی استاندارد و باکیفیت معمولاً دارای عمر مفید 25 تا 30 سال هستند. این مدت زمان تقریباً برابر با عمر پنل های خورشیدی است و اگر نصب به درستی انجام شود، نیازی به تعویض کابل تا پایان عمر سیستم نخواهید داشت.
پرفروش ترین سطح مقطع کابل های سولار چیست؟
سطح مقطع 4 و 6 به عنوان پرفروش ترین سطح مقطع های کابل سولار مورد استفاده قرار می گیرند.
کابل سولار چه رنگ هایی دارد و هر رنگ چه کاربردی دارد؟
کابل های سولار بر اساس استاندارد معمولاً با رنگ بدنه مشکی و یک خط قرمز یا آبی تولید می شوند. از کابل های سولار مشکی خط قرمز برای اتصال قطب مثبت و از مشکی خط آبی برای قطب منفی بکارگیری می شود. این رنگ بندی به جلوگیری از اشتباه در اتصال کمک می کند و در نصب های حرفه ای الزامی است.
آیا می توان از کابل برق معمولی به جای کابل سولار استفاده نمود؟
استفاده از کابل برق معمولی به جای کابل سولار کاملاً اشتباه و خطرناک است؛ چون کابل های معمولی برای شرایط فضای باز، اشعه UV، دمای بالا و ولتاژ DC طراحی نشده اند و ممکن است باعث کاهش عمر سیستم، افت بازدهی یا حتی آتش سوزی شوند. تنها کابل های استاندارد خورشیدی مثل PV1-F یا H1Z2Z2-K برای این کاربرد مناسب اند. کابل سولار مخصوص جریان DC با ولتاژ بالا (تا 1500 ولت) است، در حالی که کابل برق معمولی اغلب برای جریان AC با ولتاژ پایین‌تر (مثلاً 220 یا 400 ولت) طراحی شده است.
